LCKX楔塊式超越離合器特性及應用：

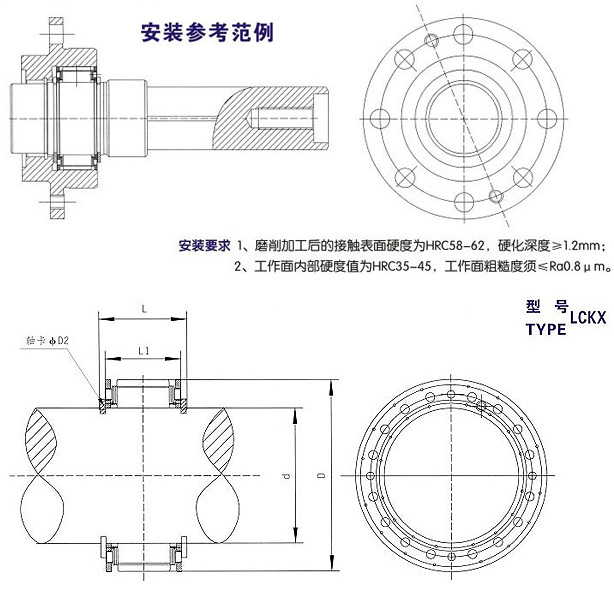

LCKX系列為單保持架無內外環楔塊式超越離合器。必須附加滾動軸承支撐，以承受軸向力與徑向力。適于在雙動力源高速狀態下離合器進行接合和分離或有沖擊扭矩的場合。例如：雙頻發電機，高壓空氣開關，液 力變矩器等設備上。
若自行制造經熱處理的內外環請與我方聯絡協商(我方也可根據客戶要求進行非標設計)。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||
內環 | 外環 | d(h7) | D〔js6〕 | D2 | L | L1 | |||
LCK×25 | 54 | 500 | 1750 | 25 | 47 | 25 | 19.4 | 15 | 0.20 |
LCK×30 | 75 | 400 | 1575 | 30 | 52 | 30 | 19.4 | 15 | 0.45 |
LCK×35 | 102 | 390 | 1400 | 35 | 57 | 35 | 19.4 | 15 | 0.53 |
LCK×40 | 165 | 350 | 1260 | 40 | 62 | 40 | 19.4 | 15 | 0.86 |
LCK×45 | 285 | 300 | 1050 | 45 | 67 | 45 | 33.4 | 29 | 1.20 |
LCK×50 | 462 | 250 | 875 | 50 | 72 | 50 | 33.4 | 29 | 1.65 |
LCK×55 | 783 | 230 | 700 | 55 | 77 | 55 | 33.4 | 29 | 2.12 |
LCK×60 | 850 | 200 | 560 | 60 | 82 | 60 | 33.4 | 29 | 2.36 |
LCK×65 | 1050 | 180 | 525 | 65 | 87 | 65 | 40 | 34 | 2.68 |
LCK×70 | 1224 | 180 | 490 | 70 | 92 | 70 | 40 | 34 | 3.02 |
LCK×75 | 1850 | 150 | 455 | 75 | 97 | 75 | 40 | 34 | 3.54 |
LCK×80 | 2140 | 130 | 420 | 80 | 102 | 80 | 40 | 34 | 3.98 |
LCK×85 | 2450 | 105 | 350 | 85 | 107 | 85 | 40 | 34 | 4.36 |
